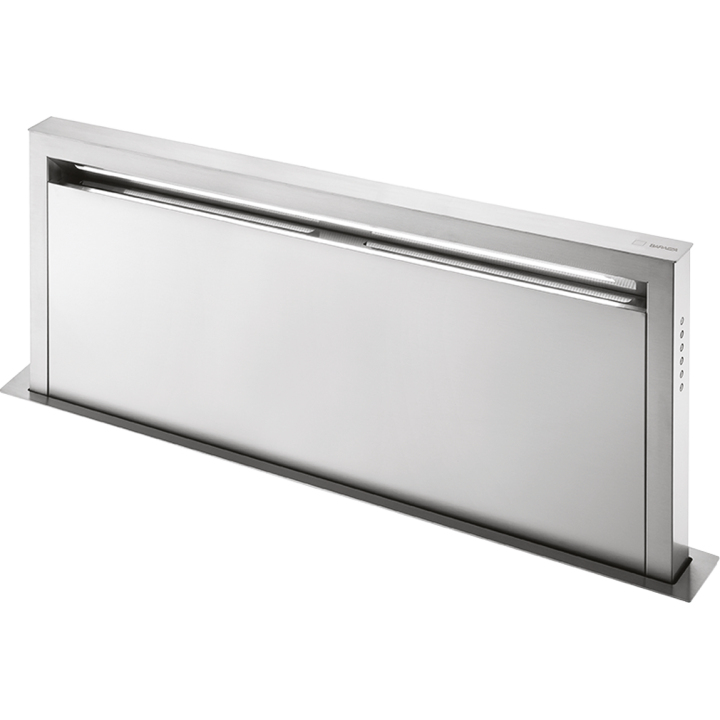

Huva downdraft 120 cm B_Draft Bilder
Barazza B_Draft 1KBDD12 är en nedsänkbar köksfläkt för 120 cm modul i satinbehandlat rostfritt stål AISI 304. Den kan byggas in eller monteras plant med bänkskivan och har motorflöde 1000 m³/h, tre hastigheter plus intensivläge, LED 3000 K och fjärrkontroll.
Barazza B_Draft 1KBDD12 är en downdraftfläkt som monteras i bänkskivan intill hällen. Den är avsedd för en nominell köksmodul på 120 cm och har synliga delar i satinbehandlat rostfritt stål AISI 304. I stället för att hänga över kokzonen drar den luften nedåt nära kastruller och matos. Barazza anger att modellen kan användas med både gas- och induktionshällar. Kontrollera placeringen, hällens mått och utrymmet i underskåpet före håltagning.
Soft Touch-reglagen ger tre vanliga hastigheter och ett intensivläge. Barazza anger ett nominellt motorflöde på 1000 m³/h, ett tryck på 500 Pa och ett ljudintervall på 49–70 Lw(dBA). LED-listen har färgtemperaturen 3000 K. Filtren är av rostfritt stål och en varning påminner om underhåll. Den medföljande fjärrkontrollen kan styra ljus och hastighet. Fläkten är också förberedd för styrning via en kompatibel Barazza-våg, som är en separat produkt.
För vanlig infällning anger den officiella ritningen ett urtag på 1138 × 100 mm. För plan montering med bänkskivan anges 1153 × 113 mm; ritningen visar även profil och djup för denna lösning. Dessa två öppningsmått får inte förväxlas. Frånluftsutloppet är Ø 150 mm med angiven reducering till Ø 120 mm. Filtrerande drift är ett tillval och kräver lämpliga komponenter. Ritningen visar också att motorn kan monteras på baksidan, vilket kan underlätta planeringen av underskåpet.
Följ den officiella installationsritningen för avstånd till hällen, skåpets uppbyggnad och den valda typen av bänkmontage. Öppningarna för infällning och plan montering har olika toleranser och kan inte bytas mot varandra. Barazza anger energiklass C och maximal upptagen effekt på 0,3 kW. Bruttovikten 67 kg och emballaget 1280 × 880 × 595 mm är transportuppgifter och inte mått för hålet i bänkskivan.
