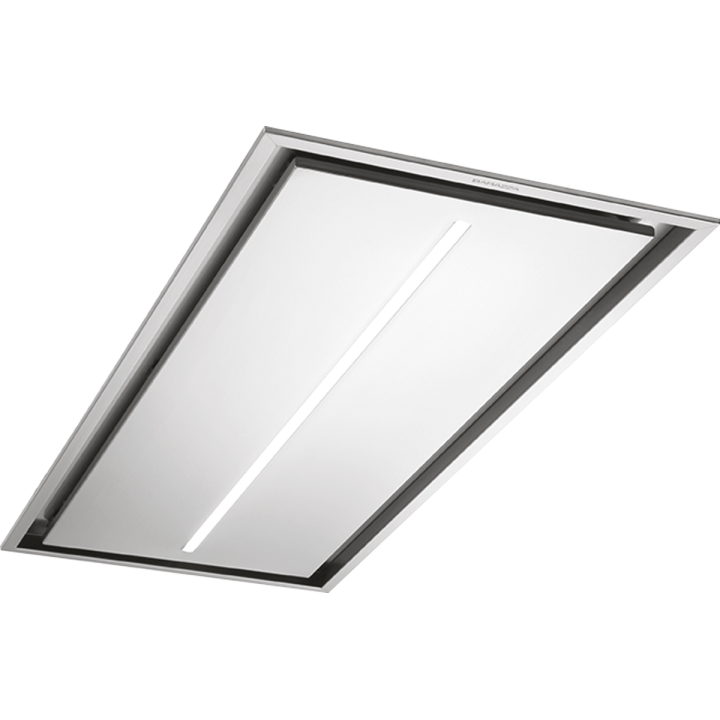

Takhuv 120 cm B_Ambient

Barazza B_Ambient 1KBAS12 är en köksfläkt som fälls in i taket ovanför en 120 cm köksmodul. Panelen är av satinbehandlat rostfritt stål AISI 304 och har perimeterutsug runt den centrala delen. Takets konstruktion och kanaldragningen måste därför ingå i planeringen. Modellen är ingen vägghängd fläkt med teleskopisk skorsten. Den officiella ritningen visar yttermåtten 1200 × 500 mm och ett separat urtag för infällning på 1170 × 476 mm.

Utsugning och styrning

Elektroniska Soft Touch-reglage ger tre vanliga hastigheter och ett intensivläge. Barazza anger ett nominellt motorflöde på 1000 m³/h och ett tryck på 380 Pa. Det uppgivna ljudintervallet är 41–72 Lw(dBA). LED-listen har färgtemperaturen 3000 K. Tre filter av rostfritt stål finns i fläkten och en varning påminner om filterunderhåll. Luftväxlingsfunktionen kan starta fläkten automatiskt i tio minuter varje timme på mellanhastighet. En fjärrkontroll ingår för att välja hastighet och styra belysningen från annan plats i rummet.

Frånluft och takmontage

För frånluft till utsidan är utloppsdiametern Ø 150 mm och en reducering till Ø 120 mm anges. Filtrerande drift är ett tillval och kräver rätt extra delar; dubbelt kolfilter 1FC1 anges som tillbehör. Fläkten är också förberedd för styrning via en kompatibel Barazza-våg. Den medföljande fjärrkontrollen och denna separata våg är olika produkter. Kontrollera urtag, takets bärförmåga, utrymmet ovanför innertaket och kanalens läge mot den officiella ritningen före montering.

Tekniska uppgifter

• Modell: Barazza B_Ambient 1KBAS12, takinfälld fläkt för 120 cm modul.
• Yttermått 1200 × 500 mm; infällningsurtag 1170 × 476 mm.
• Satinbehandlat rostfritt stål AISI 304; perimeterutsug.
• Tre hastigheter plus intensivläge; 1000 m³/h; 380 Pa; 41–72 Lw(dBA).
• LED-list 3000 K, Soft Touch, tre stålfilter och filtervarning.
• Luftväxling och medföljande fjärrkontroll; valbar filtrering.
• Utlopp Ø 150 mm med reducering Ø 120 mm; energiklass B; 0,3 kW.

Mått och planering

Ytterbredden 900 mm hör till den nominella modulstorleken. Öppningen 1170 × 476 mm är ett infällningsmått och ska inte användas som yttermått. Barazza anger energiklass B och maximal upptagen effekt på 0,3 kW. Ritningen anger även en bruttovikt på 27,9 kg och emballagemått 1350 × 580 × 360 mm; dessa gäller transport och inte håltagningen i taket.
